圖騰機柜頂部風扇安裝方法步驟

更新時間：2013/3/8

                               圖騰機柜頂部風扇安裝方法步驟

       為提高機柜內部使用空間，最近我公司對圖騰機柜產品頂部風扇進行升級，原機柜頂部風扇由內部安裝改為外部安裝，但考慮到多數電梯高度2.1米，圖騰42U網絡服務器機柜高度為2055mm，如果預裝風扇將會導致機柜無法進入電梯，因此，在圖騰機柜出廠前，機柜風扇系統都是放在機柜托盤上。具體安裝如下：

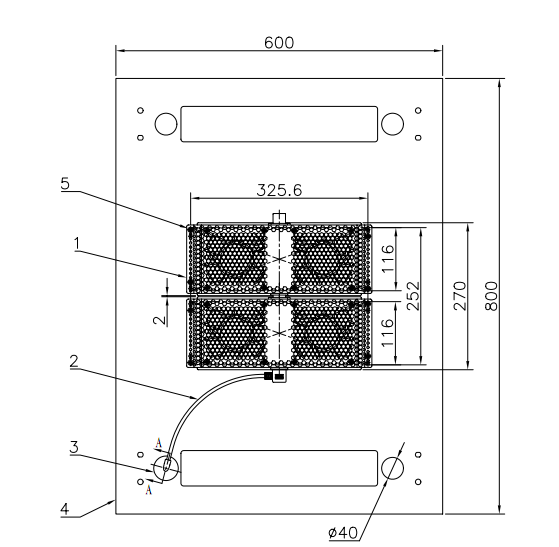

       圖騰機柜頂部后門部位有一圓形孔位（從機柜頂部往下看），此孔位是用來走線（風扇電源線），可以撬開。風扇固定在機柜頂部（M5自攻螺釘固定）。

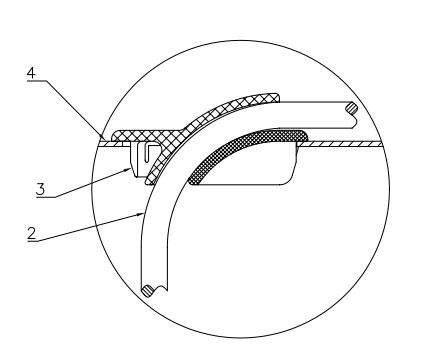

（2）風扇電源線穿過機柜頂部圓孔時有一小部件將其固定，具體如圖：

（3）風扇電源線與風扇連接時示意圖如下：
